臭氧传感器：监测配电柜放电过程中产生的臭氧浓度

电力开关柜作为电力系统的关键设备，广泛应用于输配电网中，起着开启、关闭、控制和保护电气设备的作用，其运行可靠性直接影响供电质量和电力系统的安全性能。随着我国经济的快速发展，电力系统的稳定性和可靠性已经成为衡量城市现代化进程和生活质量的重要标准，这对电力开关设备等电力设备的安全性和可靠性提出了新的挑战。

电力开关柜内部绝缘结构多样，实际运行环境复杂（高温、粉尘、潮湿等），此外，其绝缘性能在长期运行过程中可能会恶化，导致在电场作用下发生局部放电，局部放电的进一步发展加剧了绝缘老化，严重时，电气设备故障可能影响电力系统的安全稳定运行。

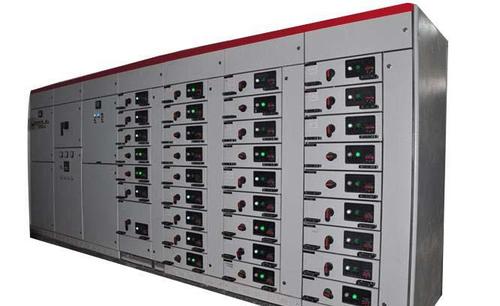

图源网络，侵删

现代电力系统对电能质量的要求越来越高，相应地，对配电柜的可靠性也提出了更高的要求。据调查统计，配电柜故障主要有拒动和误动故障；开闭故障、绝缘故障、载流故障、外力故障等。

设备内部绝缘有缺陷或变质，导电连接部件接触不良会影响配电柜的安全可靠运行。在故障潜伏期间，会发生放电现象。配电柜内通常采用空气作为绝缘介质，当开关柜内出现放电现象时，空气中两个氧原子的氧气会转化为三个氧原子的臭氧气体。因此，通过检测或监测开柜内臭氧气体含量或浓度的变化，可以间接监测开关是否有放电现象，从而评估开关柜内的绝缘状态。

要想监测放电过程中产生的臭氧浓度就得使用监测仪器，当监测仪器中的臭氧传感器检测到臭氧气体时，传感器的电导率随空气中臭氧气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ131臭氧传感器

MQ131臭氧气体传感器对臭氧的灵敏度高，对氯气、二氧化氮等强氧化性气体也有一定的灵敏度，对有机干扰气体向与臭氧相反的方向反应。
